Identifier les parties d’une voiture sous le capot sans aucun outil permet de repérer une anomalie avant qu’elle ne devienne une panne coûteuse. Le liquide de frein, le liquide de refroidissement, la batterie ou les courroies se contrôlent visuellement en quelques minutes, à condition de savoir où regarder et quand s’arrêter.

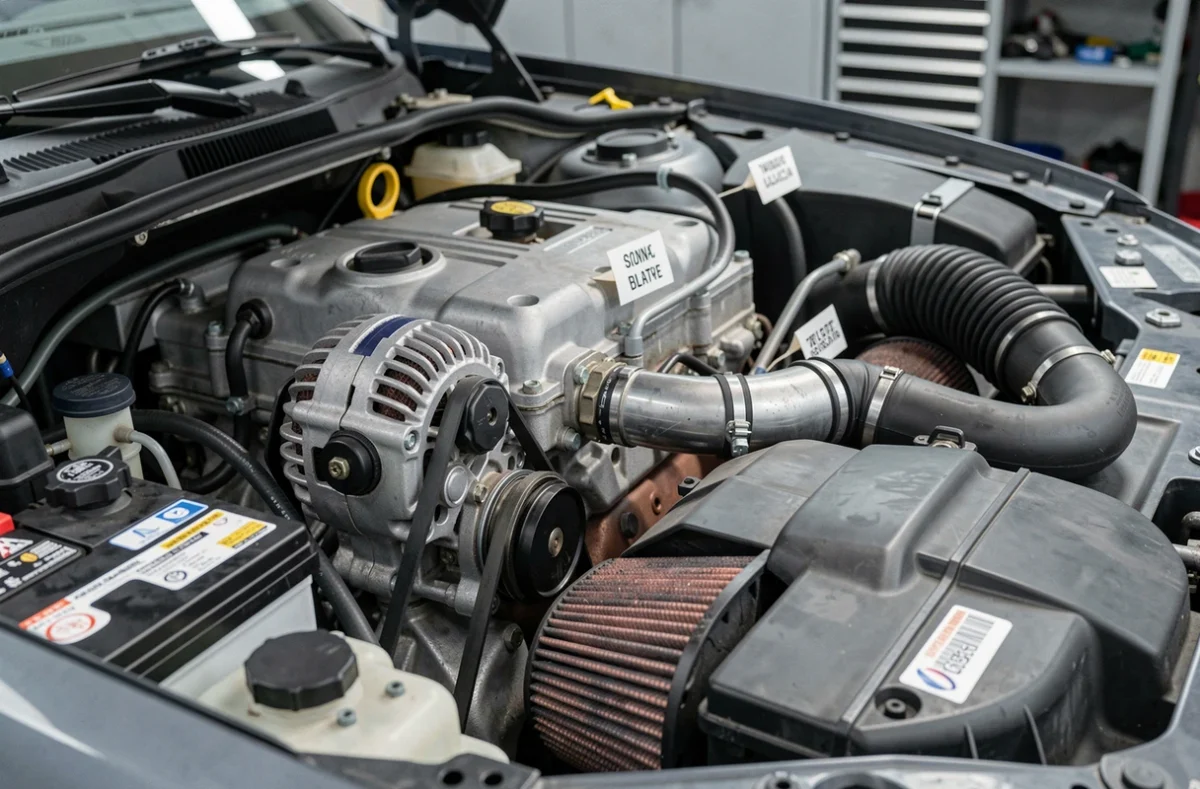

Organes mécaniques visibles sous le capot : tableau de repérage rapide
Avant de détailler chaque élément, un tableau synthétique aide à associer chaque organe mécanique à sa position et au type de vérification possible sans démontage.
| Organe | Position habituelle | Contrôle visuel possible | Limite à ne pas franchir seul |
|---|---|---|---|
| Moteur (bloc) | Centre, sous le capot | Traces d’huile, suintements | Ne jamais démonter un cache culbuteur sans formation |
| Batterie | Côté gauche ou droit du compartiment | Bornes oxydées, fissures du boîtier | Ne pas toucher les bornes simultanément avec un objet métallique |
| Réservoir de liquide de refroidissement | Côté du radiateur, bouchon coloré | Niveau entre min et max, couleur du liquide | Ne jamais ouvrir le bouchon moteur chaud (risque de brûlure grave) |
| Réservoir de liquide de frein | Près du maître-cylindre, côté conducteur | Niveau visible à travers le réservoir translucide | Ne pas compléter avec un liquide incompatible |
| Bocal de liquide de direction assistée | Variable selon le véhicule | Jauge intégrée au bouchon | Toute fuite suspecte impose un passage en atelier |
| Courroie d’accessoires | Face avant du moteur | Craquelures, effilochage visible | Ne pas tester la tension à la main moteur tournant |
| Filtre à air | Boîtier en plastique, côté admission | Encrassement visible en ouvrant le boîtier (clips) | Remonter correctement le boîtier pour éviter une prise d’air |
Ce tableau couvre les organes qu’un débutant peut localiser en ouvrant le capot d’un véhicule à moteur thermique classique. La disposition varie selon les constructeurs, mais la logique reste identique.
Diagnostic visuel sans outils : ce que les fluides et la batterie révèlent
Un propriétaire peut vérifier à la maison le liquide de frein, le liquide de refroidissement et les pneus pour repérer plus tôt des anomalies et limiter les coûts de réparation. Ce premier niveau de prévention ne demande ni clé ni cric.
Liquide de refroidissement et liquide de frein
Le réservoir de refroidissement porte des repères min/max moulés dans le plastique. Un niveau qui baisse régulièrement entre deux vidanges signale une fuite ou un joint de culasse fatigué. La couleur compte aussi : un liquide devenu brun ou chargé de particules a perdu ses propriétés anticorrosion.
Le réservoir de liquide de frein fonctionne sur le même principe. Un niveau bas au réservoir de frein peut indiquer des plaquettes usées ou une fuite dans le circuit hydraulique. Dans les deux cas, rouler sans faire contrôler le système de freinage met en danger le conducteur et les autres usagers.
Batterie : bornes et boîtier
Des bornes recouvertes d’un dépôt blanchâtre ou verdâtre traduisent une oxydation qui freine le passage du courant. Un guide récent insiste sur l’usage d’un multimètre pour contrôler la batterie et différencier un problème d’alimentation d’une panne plus profonde. Cette mesure simple (réglage sur volts continu, pointes sur les bornes) dépasse la simple inspection visuelle et reste accessible à un débutant équipé d’un appareil à quelques euros.
En revanche, toute intervention sur le circuit électrique au-delà de la batterie (faisceau, calculateur, alternateur) nécessite des connaissances spécifiques. Débrancher un capteur ou un connecteur au hasard peut déclencher des codes défaut coûteux à effacer.
Parties d’une voiture liées à la transmission et au freinage
Le moteur produit la puissance, mais c’est la chaîne de transmission qui la transforme en mouvement des roues. Comprendre cette séquence aide à interpréter un bruit ou une vibration.
Boîte de vitesses et embrayage
La boîte de vitesses adapte le régime moteur à la vitesse du véhicule. Sur une boîte mécanique, l’embrayage assure la liaison entre le moteur et la boîte. Un embrayage qui patine (le régime monte sans que la voiture accélère) signale un disque usé. Ce diagnostic se fait au volant, pas sous le capot.
Sur une boîte automatique, la pédale d’embrayage disparaît, remplacée par un convertisseur de couple. Le fonctionnement interne reste hors de portée d’un contrôle amateur.
Système de freinage : du maître-cylindre aux plaquettes
Le circuit de freinage relie la pédale de frein au maître-cylindre, puis aux étriers via des canalisations remplies de liquide hydraulique. Les plaquettes pressent le disque de frein fixé à la roue pour ralentir le véhicule.
- Un grincement métallique au freinage indique généralement que les plaquettes ont atteint leur témoin d’usure, un repère métallique conçu pour produire ce bruit d’alerte.
- Un freinage qui tire d’un côté peut signaler un étrier grippé ou une plaquette usée de manière inégale.
- Une pédale de frein qui s’enfonce progressivement plus loin que d’habitude suggère une entrée d’air dans le circuit ou une fuite de liquide.
Chacun de ces symptômes justifie une visite en atelier. Le système de freinage est le seul organe où une erreur de diagnostic met directement des vies en jeu.
Limites de sécurité : ce qu’un débutant ne doit jamais faire seul
Reconnaître les organes mécaniques d’une voiture donne confiance, mais cette confiance doit rester calibrée. Certaines interventions paraissent simples et deviennent dangereuses sans équipement adapté.
- Travailler sous un véhicule maintenu par un cric seul, sans chandelles : le cric est un outil de levage temporaire, pas un support stable. Un glissement peut être fatal.
- Ouvrir le circuit de climatisation : le fluide frigorigène est sous haute pression et sa manipulation requiert une certification professionnelle.
- Intervenir sur les ressorts de suspension : un ressort comprimé stocke une énergie considérable. Sans compresseur adapté, il peut se détendre violemment.
- Déposer un élément du circuit de carburant moteur tournant ou sans avoir dépressurisé le circuit : risque d’incendie immédiat.
Un diagnostic visuel ne remplace pas un diagnostic mécanique complet. Repérer une fuite, une usure ou un niveau anormal suffit à orienter la discussion avec un professionnel et à éviter un devis gonflé. Aller au-delà sans formation expose à des risques physiques réels et à des dommages sur le véhicule parfois plus coûteux que la panne initiale.
La frontière entre entretien courant et réparation mécanique se situe exactement là : vérifier les fluides, inspecter les courroies, tester la batterie au multimètre relèvent du propriétaire attentif. Tout ce qui implique de démonter, comprimer ou dépressuriser relève du mécanicien.
